Como instalar os pistões Soprano?

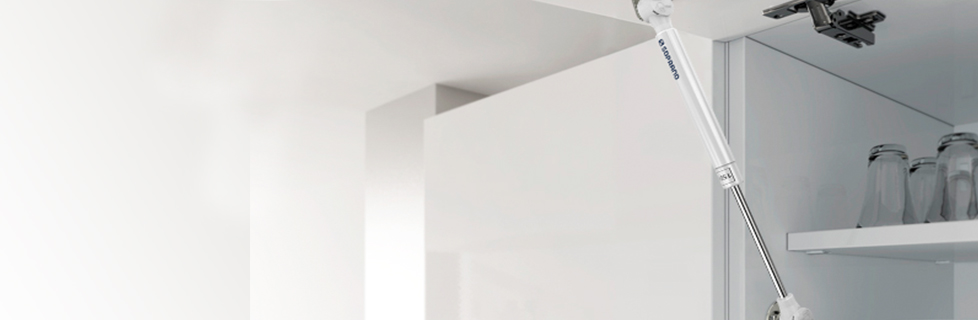

Os PISTÕES SOPRANO são responsáveis por sustentar as portas basculantes dos móveis abertas. Os pistões força NORMAL mantem a porta do móvel aberta para CIMA, já os modelos de pistões força INVERSA mantem a porta do móvel aberta para BAIXO.

Para garantir que o produto exerça seu correto funcionamento é necessário realizar a instalação de forma correta e para cada modelo de pistão existe uma aplicação.

IMPORTANTE: Não use óleo lubrificante ou similares, pois estes produtos podem interromper o correto funcionamento do pistão.

Verifique abaixo o modelo do pistão adquirido e a correta instalação:

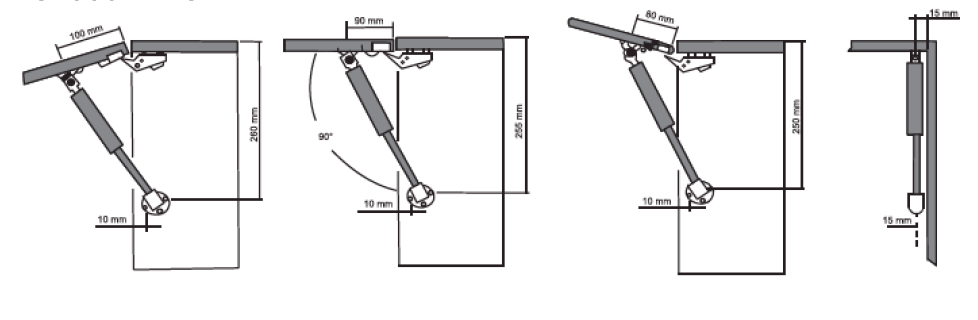

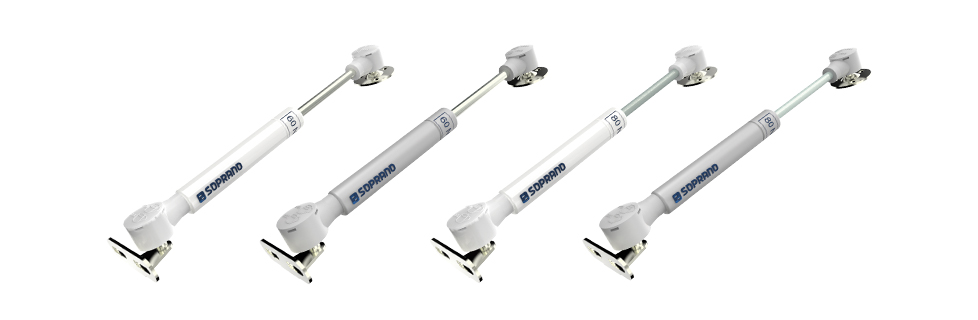

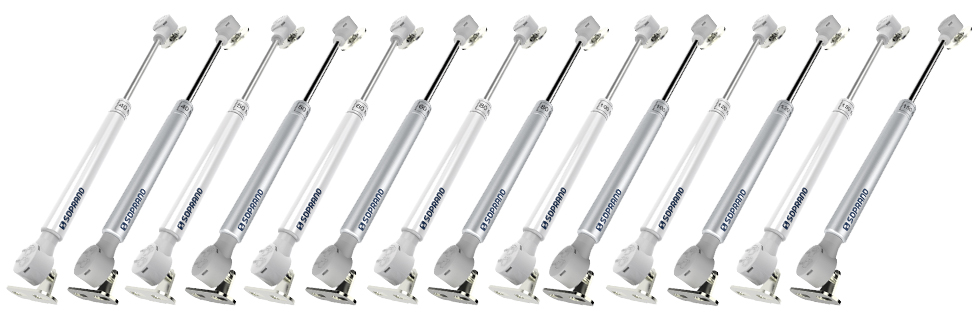

1) PISTÃO ENGATE FÁCIL FORÇA NORMAL BRANCO OU PRATA

Forças: 40, 50, 60, 70, 80, 100, 120 e 150 N

IMPORTANTE: Coloque as bases de fixação bem alinhadas na placa.

Itens código: 06023.2040.05 | 06023.2040.09 | 06023.2050.05 | 06023.2050.09 | 06023.2060.05 | 06023.2060.09 | 06023.2080.05 | 06023.2080.09 | 06023.2100.05 | 06023.2100.09 | 06023.2120.05 | 06023.2120.09 | 06023.2150.05 | 06023.2150.09 |

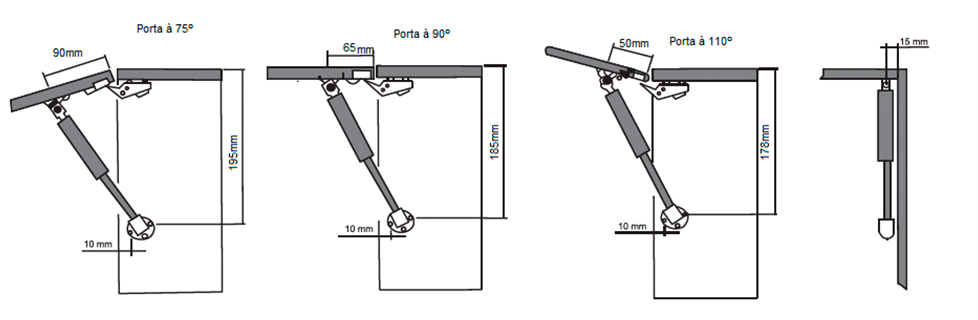

2) PISTÃO MINI ENGATE FÁCIL FORÇA NORMAL BRANCO OU PRATA

Forças: 60 e 80 N

IMPORTANTE: Coloque as bases de fixação bem alinhadas na placa.

Itens código: 06023.4060.05 | 06023.4060.09 | 06023.4080.05 | 06023.4080.09

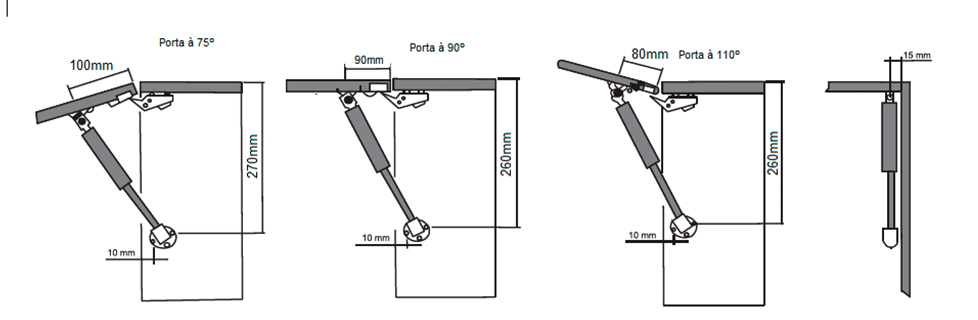

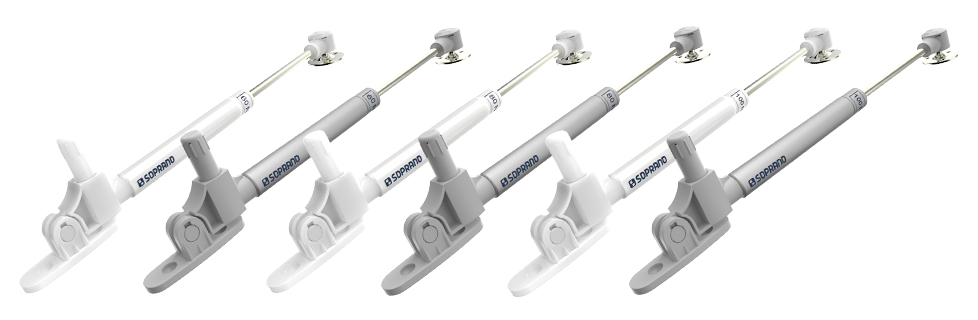

3) PISTÃO SOFT CLOSING ENGATE FÁCIL FORÇA NORMAL BRANCO OU PRATA

Forças: 60, 80 e 100 N

IIMPORTANTE: Coloque as bases de fixação bem alinhadas na placa.

Itens código: 06023.3060.05 | 06023.3060.09 | 06023.3080.05 | 06023.3060.09 | 06023.3100.05 | 06023.3100.09 |

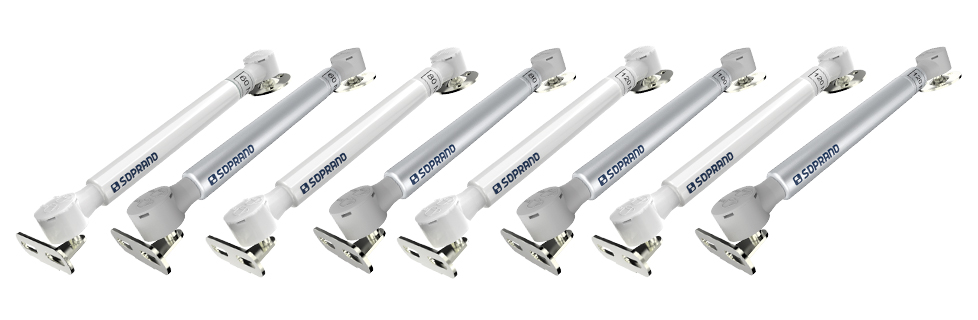

4) PISTÃO ENGATE FÁCIL FORÇA INVERSO BRANCO OU PRATA

Forças: 60, 80, 100 e 120 N

IMPORTANTE: Coloque as bases de fixação bem alinhadas na placa.

Itens código: 06023.2006.05 | 06023.2006.09 | 06023.2008.05 | 06023.2008.09 | 06023.2010.05 | 06023.2010.09 | 06023.2012.05 | 06023.2012.09 |

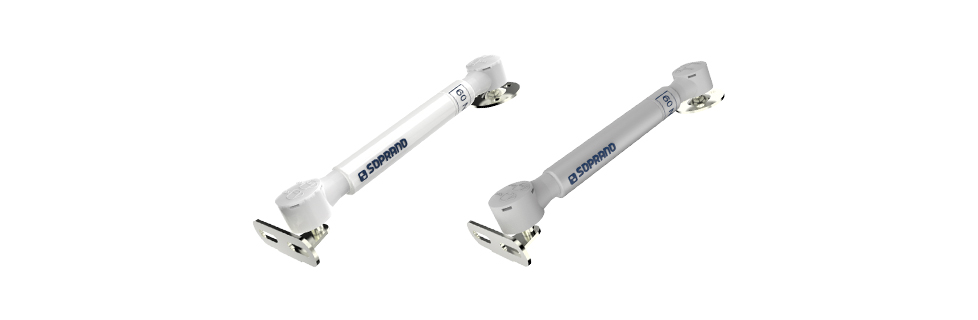

5) PISTÃO MINI ENGATE FÁCIL FORÇA INVERSA BRANCO OU PRATA

Forças: 60 N

IMPORTANTE: Coloque as bases de fixação bem alinhadas na placa.

Itens código: 06023.4006.05 | 06023.4006.09 |
